ТОП-5 помилок при монтажі електрощитка в новобудовах: поради експерта

Ви знали, що завжди облаштування електричної мережі в новій квартирі починається не з розкладання кабелів по кімнатах, а з проектування головного вузла розподілу — електрощитка. У новобудовах забудовники зазвичай встановлюють мінімальну комплектацію, розраховану на будівельні потреби, але вона абсолютно не придатна для повноцінного життя.

При самостійному ремонті або залученні майстрів власники часто припускаються помилок, які згодом призводять до виходу техніки з ладу або необхідності знову штробити стіни.

Потрібно пам’ятати, що кожен елемент в електрощиті важливий та має своє чітке призначення: від захисту дротів до порятунку людини від ураження струмом. Щоб ваша електрична мережа була надійною, ознайомтеся з основними помилками, які найчастіше зустрічаються при зборі електрощита, ми розкажемо, як їх уникнути на етапі монтажу.

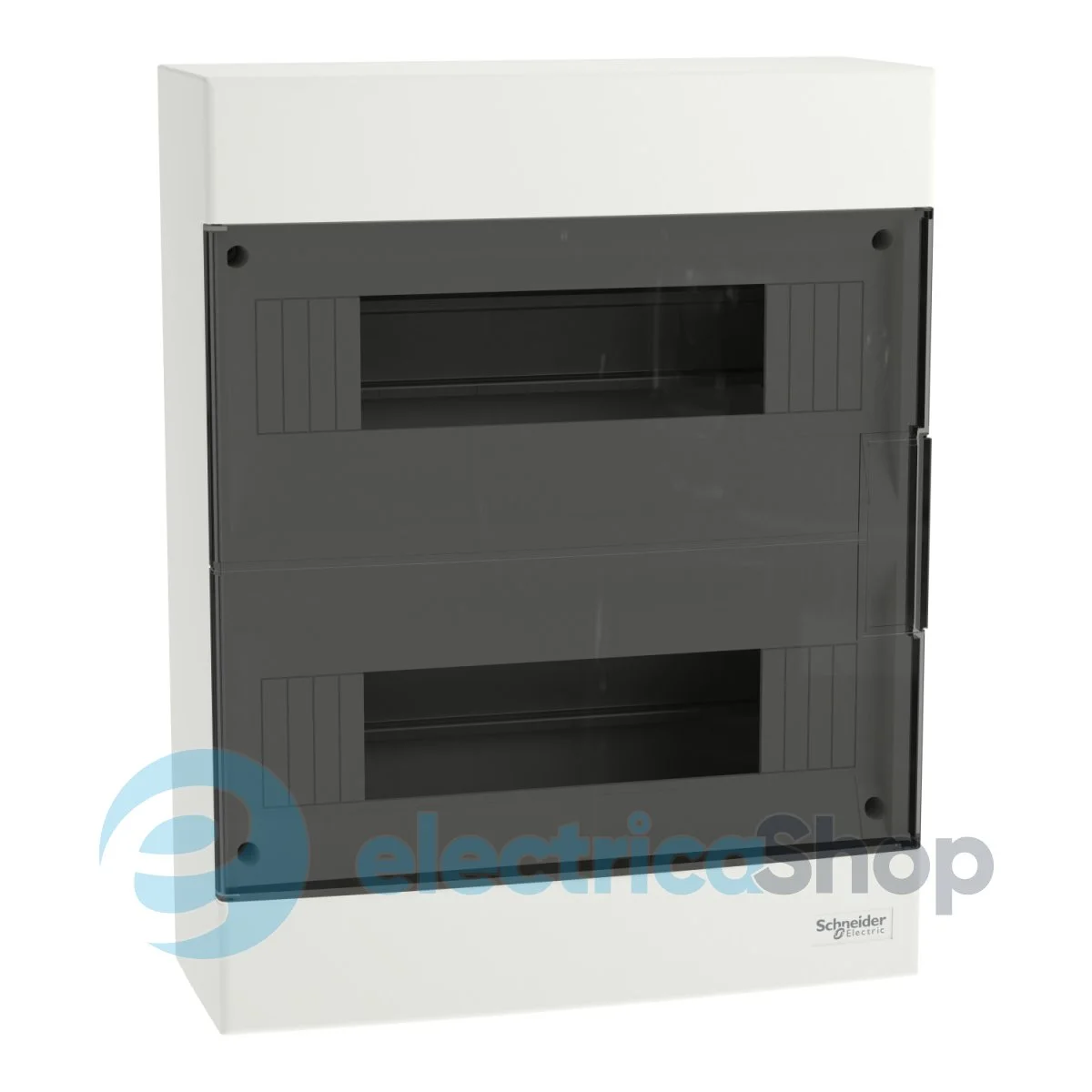

Помилка №1. Недостатній розмір корпусу щитка та відсутність модульного запасу

Найпоширеніша помилка — вибір компактного щитка, де кількість посадкових місць (модулів) точно відповідає поточній кількості автоматів. Наприклад, якщо у вас за планом 12 ліній, купівля щита на 12 модулів є помилковою. У такому корпусі не залишиться місця для маневру, а внутрішній простір буде перевантажений дротами, що ускладнює обслуговування та погіршує тепловідведення.

Також треба враховувати, що коли автоматичні вимикачі працюють під навантаженням, вони виділяють тепло. У тісному корпусі без вільного простору автомати нагрівають один одного. Це призведе до того, що тепловий розчеплювач всередині пристрою спрацює раніше номінального значення. Ви отримаєте ситуацію, коли автомат “виб'є” при нормальному навантаженні просто через перегрів усередині щитка.

Отже, зсумуємо фактори, чому запас місця в електрощитку важливий:

1. Температурний режим. Наявність порожніх місць між групами автоматів дозволяє повітрю циркулювати, що запобігає хибним спрацьовуванням захисту.
2. Можливість модернізації. Протягом перших років життя в новобудові часто з’являється потреба додати нові лінії: наприклад, для системи кондиціонування, відеоспостереження або зарядки електромобіля.
3. Якість монтажу. У великому корпусі майстер може акуратно вкласти дроти по периметру, не допускаючи їхнього перетискання та різких заломів, що важливо для цілісності ізоляції.
4. Встановлення додаткових пристроїв. Сучасна автоматика (реле часу, лічильники імпульсів, модульні розетки) потребує багато місця на DIN-рейці.

Ми завжди рекомендуємо обирайте корпус із запасом не менше 30%. Якщо розрахунок показує потребу в 24 модулях, встановлюйте щит на 36 модулів. Це дозволить уникнути заміни всього щитка при додаванні всього одного нового автомата в майбутньому.

Помилка №2. Використання низькоякісної автоматики та підробок

На ринку електротехніки існує великий сегмент бюджетної автоматики, яка зовні виглядає ідентично професійним серіям. Проте внутрішня конструкція дешевих автоматів значно спрощена: використовуються тонші контактні пластини, простіші дугогасні камери та механізми з низьким ресурсом спрацьовувань. Головна небезпека такої економії — заклинювання механізму під час короткого замикання.

Для стабільної роботи мережі в новобудові важливо використовувати обладнання від виробників, які мають сертифікацію та перевірену репутацію. Якісна автоматика відрізняється точністю спрацьовування: вона не відімкне живлення завчасно при пускових струмах, але миттєво зреагує на реальну загрозу.

Саме тому для комплектації щитків варто обирати лише перевірених постачальників. Все необхіднещитове обладнання високого класу представлене в магазині Електрика-шоп. Вибираючи товари на electrica-shop.com.ua, ви отримуєте оригінальну продукцію провідних брендів, яка відповідає міжнародним стандартам безпеки та забезпечує довготривалу експлуатацію без аварійних ситуацій.

Окрім технічних характеристик, брендове обладнання зручніше в монтажі. Клеми таких пристроїв розраховані на багаторазове затискання без пошкодження різьби, що критично при щорічній профілактичній підтяжці контактів у щитку.

Помилка №3. Відсутність ПЗВ або диференційних автоматів

Автоматичний вимикач захищає кабель від перевантаження та пожежі, але він не здатний захистити людину від ураження електричним струмом. Для цього існують пристрої захисного відключення (ПЗВ). У новобудовах, де мережі часто мають заземлення типу TN-S, нехтування ПЗВ є грубим порушенням норм безпеки.

Пристрій захисного відключення реагує на витік струму. Наприклад, якщо всередині пральної машини сталось пошкодження ізоляції і фаза потрапила на корпус, ПЗВ вимкне напругу ще до того, як ви торкнетесь металу. Якщо ПЗВ відсутній, корпус техніки залишатиметься під напругою, що смертельно небезпечно в приміщеннях з підвищеною вологістю.

Де встановлення диференційного захисту є обов'язковим:

• Лінії ванної кімнати. Розетки для фенів, бритв, живлення бойлера та пральної машини. Тут рекомендовано використовувати ПЗВ зі струмом витоку 10 мА.
• Кухонна зона. Розетки над стільницею, де використовуються прилади з металевими корпусами (чайники, кавомашини, тостери).
• Дитячі кімнати. Для захисту дітей від випадкового контакту зі струмопровідними частинами розеток.
• Системи теплої підлоги. Пошкодження нагрівального мату може призвести до ураження через покриття підлоги, тому захист тут необхідний.

Оптимальна схема для квартири — встановлення загального (ввідного) ПЗВ на 30 мА та окремих диференційних автоматів на найбільш небезпечні лінії. Це гарантує, що при несправності одного приладу у вас не знеструмиться вся квартира, а вимкнеться лише проблемна ділянка.

Помилка №4. Нехтування реле напруги для захисту побутової техніки

У нових будинках часто виникають проблеми з якістю напруги в загальній мережі. Причинами можуть бути будівельні роботи в сусідніх квартирах, нерівномірне навантаження фаз по під’їзду або аварії на підстанціях. Найстрашніший сценарій — “обрив нуля”, при якому напруга в розетках піднімається до 380 Вольт. Це призводить до миттєвого згоряння всієї електроніки, підключеної до мережі.

Реле напруги — це пристрій, який постійно вимірює вхідну напругу. Якщо вона виходить за встановлені безпечні межі (наприклад, нижче 170В або вище 260В), реле миттєво від’єднує вашу квартиру. Як тільки параметри мережі повертаються до норми, пристрій автоматично відновлює живлення після заданої затримки.

Важливі факти про використання реле напруги:

1. Захист компресорів. Для холодильників та кондиціонерів критично важливо, щоб після вимкнення напруга подавалася не раніше ніж через 3-5 хвилин. Реле напруги дозволяє налаштувати цю затримку.
2. Діагностика мережі. Більшість сучасних реле мають цифровий дисплей, який показує поточну напругу. Це дозволяє вчасно виявити проблеми з мережею ще до того, як техніка вийде з ладу.
3. Економія коштів. Вартість одного реле напруги складає менше 1% від вартості сучасного телевізора чи холодильника, що робить його найдешевшою страховкою майна.

Монтаж реле напруги в щитку новобудови — це обов'язкова умова для збереження гарантії на багато видів складної побутової техніки, оскільки виробники часто відмовляють у безкоштовному ремонті, якщо причиною поломки став стрибок напруги.

Помилка №5. Відсутність логічного маркування та хаотичний монтаж

Професійно зібраний щиток повинен бути зрозумілим будь-якій людині, а не лише електрику, який його монтував. Помилкою є відсутність підписів до автоматів або використання незрозумілих абревіатур. У разі аварії, коли потрібно терміново вимкнути певну лінію, власник не повинен витрачати час на експерименти, вимикаючи все підряд.

Окрім маркування, важлива внутрішня організація дротів. Використання перемичок з кабелю («шлейфів») замість розподільних шин-гребінок значно знижує надійність контактів. Шина-гребінка забезпечує рівномірний притиск і надійне з’єднання всіх автоматів в одному ряду, виключаючи підгорання контактів через погане затягування гвинтів.

Правила організації внутрішнього простору щитка:

• Групування за типами. Світло окремо, розетки окремо. Це полегшує пошук несправності.
• Використання наконечників: Багатожильні дроти обов'язково повинні обтискатися спеціальними гільзами (НШВІ). Без них дріт у клемі автомата з часом розплющується, контакт слабшає, що призводить до іскріння та пожежі.
• Кольорове кодування. Використання блакитного кольору для нульових провідників та жовто-зеленого для заземлення — це стандарт, який допомагає уникнути помилок при ремонті.
• Наявність схеми. На внутрішній стороні дверцят щитка повинна бути розміщена таблиця з описом кожного автомата та вказанням кімнат, які він обслуговує.

Акуратний щиток з чітким маркуванням свідчить про високу кваліфікацію майстра та забезпечує швидке реагування у будь-якій нештатній ситуації. Це фінальний штрих, який робить систему електропостачання завершеною та безпечною.

Як бачите, кожна з перерахованих помилок може призвести до значних фінансових втрат у майбутньому. Використання якісного корпусу з великим запасом модулів, встановлення надійної автоматики від перевірених брендів, обов’язкове використання ПЗВ та реле напруги — це ті кроки, які гарантують безпеку вашої оселі.

Пам'ятайте, що електрика вимагає професійного підходу. Якщо ви плануєте збірку щитка, звертайте увагу не тільки на зовнішній вигляд, а й на технічні характеристики обладнання. Тільки комплексний захист дозволить вам користуватися сучасною технікою без остраху за її збереження.
